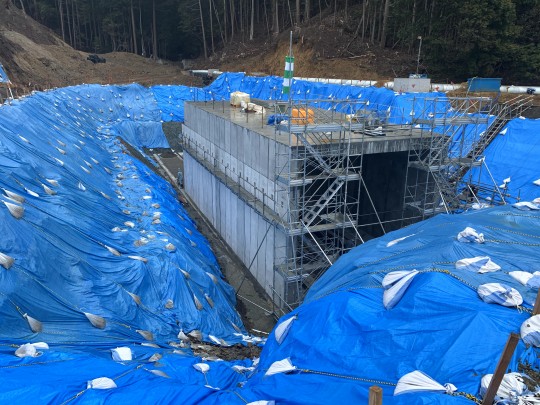

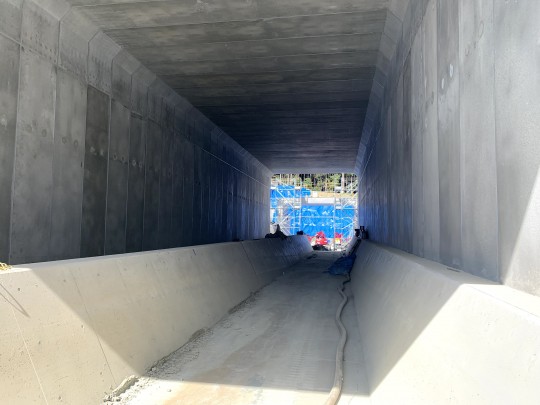

国道下を横断する河川の大型ボックスカルバート

•

•
•

サイズ / 規模	下流：幅7100×高6300×長1000（L=34m）、上流：幅7100×高4300×長1000（L=34m）
施工場所	三重県いなべ市北勢町
発注者	北勢国道事務所
製品 / 工法	大型組合せ　フィットボックスカルバート
工事概要	新設の国道を横断する河川の暗渠化工事で、3分割の大型ボックスカルバートで納入しました。 当初は現場打で設計されていたのですが、工期短縮目的でプレキャストに設計変更されました。 勾配が5％あり大型の分割ボックスでの急勾配の施工に課題がありましたが、対策をして問題なく据付が出来ました。 また下流側は土被りが大きくなり、必要な内高（4300mm）では重量が大きくなり納入や施工に問題があったため、内高を2ｍ増やして土被りを軽減し部材厚を抑えて、重量の増加を抑えました。
